一、用途及適用范圍

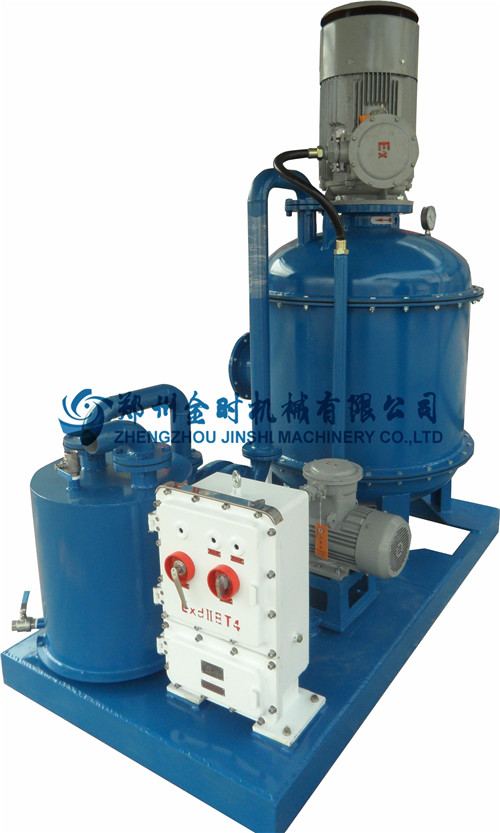

JZCQ系列真空除氣器是一種專門用于處理氣浸鉆井液的固控設備,適用于配套各類鉆井液循環凈化系統。該除氣器可迅速除去鉆井液中的浸入氣體,恢復鉆井液的比重、穩定鉆井液的性能。是探井、超深井、欠平衡井工程不可缺少的設備。
二、產品特點
1、處理量大、除氣效率高,對氣浸嚴重的鉆井液能夠全流量工作,一個循環即能使鉆井液恢復正常;
2、水環式真空泵在工作過程中,始終處于等溫狀態下,適用于易燃易爆的氣體抽吸,安全性能可靠;
3、通過觀察窗可看到除氣器真空罐內的工作狀況,能通過調壓閥調節真空除氣器的工作狀況,使除氣器在最佳工況下工作。
三、技術參數
型號 Model | JZCQ-1/4 | JZCQ360-180 | JZCQ-300 |
處理量 Discharge capacity | 200~260m3/h | 300~360 m3/h | 280~320m3/h |
真空度 Vacuum degree | 280~400mmHg | 400~550 mmHg | 380~500mmHg |
除氣效率 Efficiency | ≥95% | ≥95% | ≥95% |
主電機功率 Main motor power | 15kW | 22 kW | |
真空泵電機功率 Vacuum pump motor power | 2.2 kW/3 kW(60Hz) | 4 kW/5.5 kW(60Hz) | 3 kW/4 kW(60Hz) |
進液管通徑 Inlet diameter | 5″ | 6″ | 8″ |
排液管通徑 Outlet diameter | 6″ | 8″ | 8″ |
總質量 Weight | 1850kg | 2500 kg | 2800kg |
外形尺寸 Overall dimensions | 1990×1200×2300mm | 2200×1220×2400 mm | 2500×1400×2100mm |
